CARTOGRAFÍA (Mapas vectoriales para Garmin)

Un poco de historia. Año 2.006:

Después de estudiar detalladamente la oferta de receptores GPS del mercado y esperar a que apareciera en España el "Garmin GPSMap 60csx" -maravilla de maravillas- anunciaban desde la web del fabricante. Adquirí un ejemplar. La verdad es que está bastante conseguido el cacharrito (ya puede, con lo que cuesta...). Bueno, pues acostumbrado a los arcanos "Etrex" amarillos, era como pasar de un "Seiscientos" (de Seat) a un "Seiscientos" (de Mercedes) y me encontré con algo nuevo para mi: poder llevar el mapa "metido" en el cacharrejo; el problema era que, a parte de la castaña de mapa que incluían los de Garmin, no había (año 2.006) cartografía española disponible por lo que comencé a navegar por la red para informarme.

El resultado, después de un montón de curro, es que tengo mi queridísima Sierra del Guadarrama y la zona central de mi amadísimo Gredos en formato .img para pasarlo a mi carísimo GPSMap.

Ahora debo hacer unas advertencias:

  • Los mapas que cedo han sido creados basándome en el los del IGN principalmente, algún otro y mis tracks, pero no están copiados por ningún sistema sino dibujados a mano (a ratón). Las curvas de nivel están tomadas del IGN por lo que son de dominio público y las poblaciones las he tomado "prestadas". Dado lo anterior, no creo que tengan derechos de copia, excepto los míos.

  • Parece ser que al tener la base del IGN debo poner lo siguiente: © Instituto Geográfico Nacional de España

  • Si el apartado anterior es correcto, permito a cualquier persona que descargue y utilice los mapas para su propio uso. Nunca podrán ser utilizados por personas, empresas o sociedades (es decir: por nadie) con fines lucrativos. No pueden ser vendidos, alquilados, etc, etc. Si alguna empresa los incluye con algún producto, deberá hacer mención a su humilde autor, a esta página web y a la gratuidad de los mismos.

  • Los mapas que aquí cedo están creados con la sana intención de ser usados por un servidor. Quien esto lea puede imaginarse que he intentado hacerlos lo mejor posible pero soy humano: Si alguien se pierde, se congela, le comen los lobos, o cualquier otra tontería, lo sentiré tremendamente pero NO ME RESPONSABILIZO de nada. Sin embargo, siempre estaré receptivo y gustoso de recibir críticas y comunicaciones de errores para subsanarlos.

  • Según Garmin no se puede introducir en sus "paratos" ningún software ajeno a ellos y en caso de avería no sería cubierta por la garantía. Solo puedo decir lo mismo que los programadores de "CGpsmapper" y "Sendmap" (algunos de los programas que utilizo para hacer los mapas): que a mi me funciona y no me ha ocasionado ninguna avería  (de momento). Por tanto no me responsabilizo de cualquier inconveniente en el "gepese" de nadie.

  • Los mapas los cedo de forma gratuita según he comentado anteriormente pero... si alguien está tan tremendamente agradecido es muy agradable recibir un correillo:

  • Puedes escribirme a mapas.pacodom@gmail.com  o a: .Me darás una alegría.

  • Hacer una donación a una O.N.G., como por ejemplo UNICEF o Vicente Ferrer. Darás muchas alegrías a quienes más lo necesitan

Más aclaraciones:

  • Como ya se ha comentado, los mapas están basados en las hojas del IGN, y están creados solamente pensando en mis paseos por la montaña, por lo que podrá verse que algunos de ellos contienen el 100% de su hoja correspondiente y otros muy poquito. Para un uso distinto al senderismo existen otros de utilidad más amplia (Sinrenkor).

  • La cartografía que existía de Gredos era catastrófica: las coordenadas entre los distintos mapas no coincidía y a veces con diferencias muy grandes. Tampoco las altitudes de los puntos y en cuanto a caminos o senderos, "ya es que te puede dar algo". Con tracks propios y ajenos, ortofotos y el reciente mapa de Editorial Alpina que calificaría de muy bueno, he realizado unos mapas de Gredos de los que me siento satisfecho y, sobre todo, bastante seguro. Evidentemente "nunca nieva a gusto de todos".

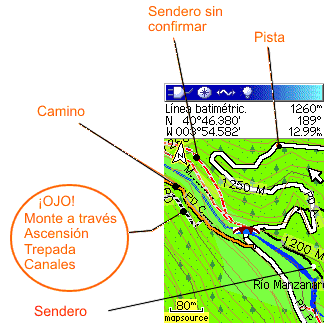

  • Los caminos creados a partir de tracks propios se denominan "PD xxx", donde xxx es el tipo de camino. Obviamente los "PD" tienen la garantía de que por donde yo he pasado puede pasar casi cualquiera (Ver nota al final ¡OJO!).

  • En su momento las curvas de nivel también fueron dibujadas a mano. A partir de Marzo de 2008 se han incluido curvas de nivel a 10 m. bastante buenas tomadas del I.G.N. y las del Circo de Gredos están retocadas manualmente .

  • El programa que utilizo para enviar los mapas al receptor es "Sendmap20" (Descarga aqui) (tutorial aquí). La versión 2.8 de este software trabaja perfectamente con el USB de Garmin y, al menos a mi, no me ha dado ningún problema.

  • Si se observan los archivos correspondientes en JPG puede verse algo parecido a un galimatías o, incluso a un "Picasso". Cambia mucho del "Mapedit" al GPS, sobre todo mediante los archivos de personalización .typ.

  • Admitiré y agradeceré de muy buen agrado sugerencias e ideas positivas, pero ningún tipo de reclamación.

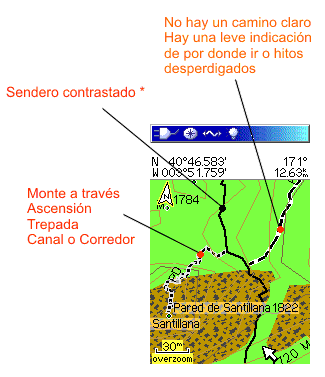

  • ¡OJO! a los recorridos representados por puntos blancos y negros: Se refieren a rutas basadas en mis tracks fuera de caminos que en algún caso pueden ser peligrosos por ser ascensiones un poco complicadas, corredores (tubos), monte a través o incluso pequeñas escaladas. Cada uno es responsable de lo que hace.

Probablemente pienses: "Si puedo comprar o "encontrar" otros mapas mucho mejores que los de este fulano, ¿para qué necesito estos?". Desgraciadamente los mapas comerciales son, en muchas ocasiones, una auténtica castaña. De esto te puedes dar cuenta cuando vas tranquilamente por una pista, camino o sendero; miras tu GPS y... ¡sorpresa!. No existe en el mapa, que cosas...Lo malo no es esto, lo malo es cuando desesperadamente buscas una pista, camino o sendero en tu carísimo cacharrejo y en la realidad no existe. Esto es frustrante y peligroso. Las pistas, caminos y senderos marcados como PD "lo que sea" están convertidos desde tracks y, salvo error, son ciertos.

Espero que disfrutes, como lo hago yo, con los mapas que desinteresadamente  pongo a continuación:

Noviembre 2009: "Más vale tarde que nunca". Han llegado los archivos .TYP por lo que ya no se pondrán mapas sueltos como venía haciendo hasta ahora. Comprueba que tengas la última versión de Sendmap, (tutorial aquí)  escoge los mapas que quieras y asegúrate de incluir el archivo con la extensión .typ. Si no te gusta la forma que utilizo de visualizar los componentes (caminos, pois, etc.) puedes editar el archivo .typ y dejarlo a tu gusto.

En caso de que utilizando Sendmap (tutorial aquí) bajo Windows 7 no encuentres el archivo con la extensión .typ junto a los mapas, descárgate la última versión de Sendmap o usa el explorador de Windows para arrastrarlos al Sendmap.

MAPAS RECOMENDABLES EN PAPEL: Después de despotricar abiertamente sobre los mapas existentes debo reconocer y recomendar los siguientes mapas:

GUADARRAMA: Mapa de La Pedriza del Manzanares a escala 1:15.000,editado por la Tienda Verde ( http://tiendaverde.es/ ). La mayoría del mapa coincide bastante fielmente con la realidad auque tiene un defecto (para mi) mayúsculo pues en la última edición se olvidaron de poner las coordenadas.

GREDOS: Después de pelearme con un montón de mapas absolutamente desastrosos de esa zona, compré el de Editorial Alpina ( http://www.editorialalpina.com/ ) y al digitalizarlo me quedé boquiabierto por la exactitud. Me extraña que las sendas que aparecen en dicho mapa coincidan totalmente con las realizadas a partir de mis tracks...Lo cierto es que es bastante bueno.

NOTA: Sres. editores, pueden continuar mandándome las comisiones a la cuenta bancaria habitual. Gracias

Cartografía digital en mapas vectoriales para Guadarrama, Gredos, Pirineo Central y Moncayo
Zona Características Última edición Descarga
Guadarrama y Gredos

Según se detalla más abajo (GPS antiguos 256 colores)

12/3/2016

DESCARGA MAPAS

Guadarrama y Gredos

Según se detalla más abajo (GPS modernos 65.000 colores)

09/03/2017

DESCARGA MAPAS

Guadarrama y Gredos

Archivo gmapsupp.img para copiar directamente en la carpeta \garmin de la tarjeta de tu gps (funciona en receptores modernos)

12/3/2016

DESCARGA MAPAS

Pirineo

Atención: No hay caminos contrastados

Hojas correspondientes del IGN:

147-IV Bachimala

148-III Hospital de Benasque

148-IV Vielha

179-II San Juan de Plan

180-I Benasque

180-II Pico de Aneto

03/09/2013

DESCARGA MAPAS

Moncayo

Hoja correspondiente del IGN:

352-I Añon de Moncayo

03/09/2013

DESCARGA MAPAS



Guadarrama y Sierra Norte

Nota: los archivos JPG  no están actualizados con los mapas reales .IMG.

Comentario

  .jpg
431-IV - Villarejo: Cerezo de Abajo y de Arriba, Sto. Tomé del Puerto, Falda de Cebollera Vieja JPG
432-III-Riofrio de Riaza: Zona de La Pinilla, Pico del Lobo, etc. Bastante completo JPG
432-IV Cantalojas
457-IV Collado Hermoso
458-I Prádena: Está tomado de la hoja 458-I, pero solo contiene una pequeña esquina del mapa original.

JPG

458-II Robregordo: Comprende la zona de montaña que rodea a La Acebeda y Somosierra.  JPG
458-III Navafria. Tiene, en diagonal, la zona del Puerto de Linera y el norte del Puerto de Navafría. JPG

458-IV Villavieja del Lozoya

JPG
459-I Cardoso de la sierra: Comprende el mítico Hayedo de Montejo y zonas que, personalmente, prefiero no recordar JPG
459-II Majalrayo: Zona del Ocejón
459-III Puebla de La Sierra: Mapa completo de la zona de Puebla de la Sierra y El Porrejón  JPG

459-IV Tamajón


483-II Torrecaballeros: Norte de San Ildefonso, Rascafría, etc. De los más "currados". JPG
483-III La Losa. Una pequeña parte del mapa. JPG

483-IV-San Ildefonso;  contiene la zona de Peñalara, Rascafría. San Ildefonso...

JPG

484-I Lozoya: Norte de Lozoya incluyendo el Pico del Nevero y puerto de Navafría.

JPG
484-II Buitrago del Lozoya: Completo. Incluye Senda Genaro

484-III Bustarviejo: A grandes rasgos, es la zona comprendida entre los puertos de Morcuera y Canencia.

JPG
484-IV - La Cabrera: Completa. Incluye Senda Genaro JPG
485-I El Atazar
485-II Puebla de Valles
485-III Valdepeñas de la Sierra: Completo. Incluye Senda Genaro
485-IV Robledillo de Mohernando
507-II - Otero de Herreros: Solo contiene la parte cercana a la cuerda de La Mujer Muerta
507-IV - El Espinar: El Espinar, San Rafael y, como montañas, Cueva Valiente JPG
508-I Camorritos: Norte de Cercedilla, Valle de la Fuenfría, Montón de Trigo, Mujer Muerta, en fin, una gozada. JPG

508-II Puerto de Navacerrada:  Puertos de Cotos y Navacerrada. Cuerda larga hasta Bailanderos. Uno de los más elaborados. Contiene la zona de La Pedriza, lo cual quiere decir que incluye gran cantidad de senderos. Todas las sendas no etiquetadas como "PD" u "Orto" pueden no existir o encontrarse a una distancia real considerable. Puede ocurrir lo mismo con los pedruscos.

Si de algún mapa estoy orgulloso es de este. Hay gente que se descarga el JPG para imprimirlo y llevárselo a la "Pedra"

JPG
508-III - Cercedilla: Cuerda desde la Peñota hasta Cerro de Salamanca pasando por el Puerto del León. JPG
508-IV Moralzarzal: Se trata de un pequeño trozo al norte de Navacerrada Pueblo para tener la Sierra de los Porrones y poco más. JPG

509-I Soto del real: Oeste de Miraflores de la Sierra recogiendo, principalmente, la zona de La Najarra.

JPG
509-III Cerro de San Pedro: Desde diciembre 2011 está toda la hoja aunque mi cariño está centrado en el Cerro de San Pedro JPG
533-I - S. Lorenzo del Escorial: 50% de la hoja, comprendiendo la cuerda desde el Risco del Polanco al Puerto de Malagón, pasando por Abantos. JPG
533-II Collado Villalba con la Sierra de Hoyo
533-III - Valdemorillo: Un "trocín" de la hoja. Lo justo para que entren las Machotas y Zarzalejo

JPG

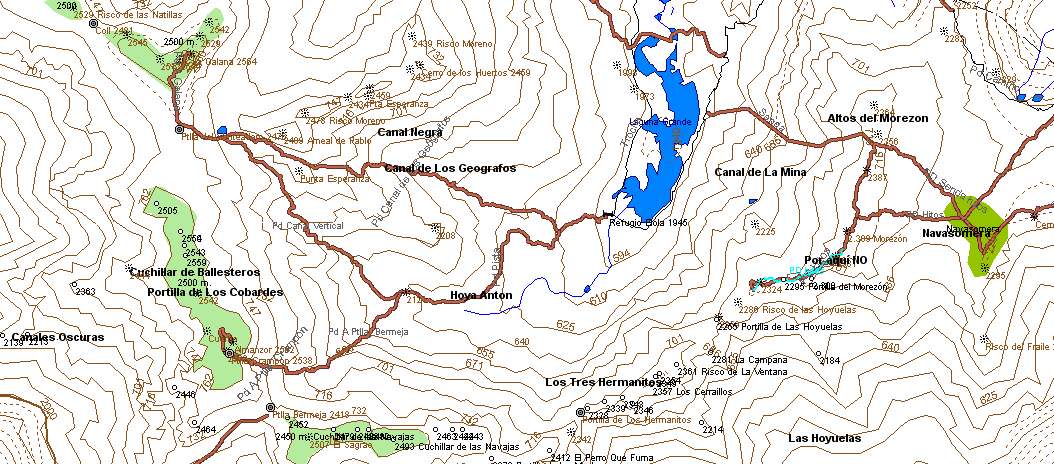

Gredos

Comentario

  .jpg
554-IV Navacepeda de Tormes. Una pequeña franja que coge las poblaciones del norte del Macizo Central y el río Tormes. JPG
577-I Bohoyo. Oeste del Macizo Central. Ideal para disfrutar por la Garganta de Bohoyo JPG
577-II Laguna Grande. ¿Qué puedo decir de esta joya de la naturaleza? JPG
577-III Sierra de Villanueva. Suroeste del Macizo. Mapa práctico para hacer las espectaculares subidas desde el sur como el Camino del Tío Domingo. JPG
577-IV El Raso. Los mapas del IGN cortan al Circo de Gredos por la mitad. Esta es la parte sur donde se encuentra Almanzor, el Cuchillar de las Navajas y las fabulosas gargantas que descienden cerca de dos mil metros. JPG
578-01 El Arenal. Este del Macizo central. Incluye los Galayos JPG
578-III Arenas de S Pedro. Una pequeña esquina para coger Guisando y la subida a Galayos. JPG
600-II Candeleda: Norte de Candeleda para algunas de las rutas que suben por el sur de Gredos
